引言

随着人们环保意识的逐渐增强，各种环境友好型涂料应运而生，其中以水性涂料应用范围最广、研究最热门。制备高性能的水性涂料成为一个迫在眉睫的问题。磷酸酯是一种表面活性剂，它性能优异，应用广泛，具有较好的抗腐蚀性、乳化性、增溶性和热稳定性等。磷酸酯类的表面活性剂在我国每年都大量生产，而且生产量增长迅速。将磷酸酯类表面活性剂应用到水性涂料中可以提高其综合性能。

功能单体磷酸酯的制备

(1)功能单体磷酸爵的合成

把甲基丙烯酸羟丙酯加入到三口烧瓶，并置于冷水浴中，在搅拌下把P2O5按一定的比例分批加入，升温到反应温度并保持一定的时间，再加入一定量的水，在水解温度下反应一定的时间就可以得到磷酸酯单体。

(2)功能单体磷酸酯的分析与测试

双指示剂法就可以测定酯化率。

(3)原料配比对酯化反应的影响

随着原料比的增加，单酯率先增加后减小。当原料摩尔比为2．0：1时，反应产物中单酯ROPO(OH)2的含量最多，随着羟基化合物的增加，部分单酯转化为双酯(RO)2PO(OH)，单酯率下降，反应如下。故以为n(ROH)与n(P2O5)最佳配比是2．0：1。

(4)酯化温度对醇化反应的影响

反应温度在75℃ 左右之间，单酯率较高。温度太低，酯化反应不完全，单酯率低，但温度过高，又会导致磷酸酯的水解，也会使产物色泽加深。故酯化反应的适宜温度为75℃左右。

(5)酯化时间对酯化反应的影响

单酯率随反应时间的增加而减少。单酯逐渐的水解使单酯率逐渐下降，再考虑到产品的色泽随反应时间的增长而加深，故选3.5h为最佳酯化时间。

(6)加水量对酯化反应的影响

随着加水量的增加， 单酯率也在增加， 当加水量达4％(g／g)时，单酯率最高，再增大加水量，单酯率稍许降低，这可能是由于部分单酯向双酯转化，故加水量以4％ 为宜。

(7)红外光谱分析

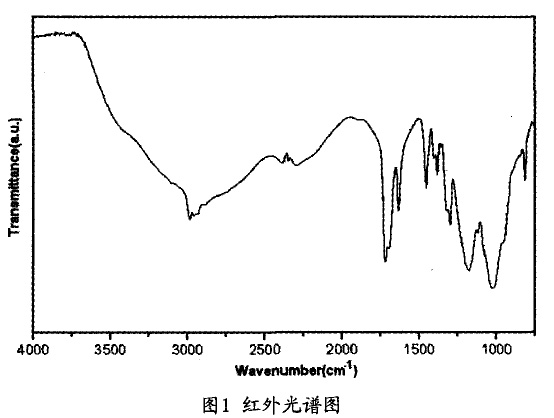

从图1看出，1 038．24cm一是P一0一C的特征吸收峰，1168．02cm一是P=0的特征吸收峰，1644．8cm 是预聚物结构上双键的特征吸收峰，1721．0cm 是P一OH特征峰和a，β不饱和酸酯的C=O伸缩振动特征峰，2996．23cm 是甲基与亚甲基的C—H的特征吸收峰。在3440cm 处无较明显的吸收峰，这说明丙烯酸羟基酯中的一OH已经完全反应。所以从红外光谱谱图上显示的特征峰可以推断其产物为磷酸酯。
