水性丙烯酸涂料的制备

将增稠助剂、消泡剂、成膜助剂、分散助剂等高速搅拌下加入，并搅拌一定的时间；然后加入颜填料高速搅拌约2h后得到混合浆料i在上述得到的混合浆料中加入自制的核壳乳液和其他助剂，搅拌约一定的时间；最后用氨水调乳液pH值即得所需的水性丙烯酸涂料。

功能单体磷酸酯在双组分涂料中的应用

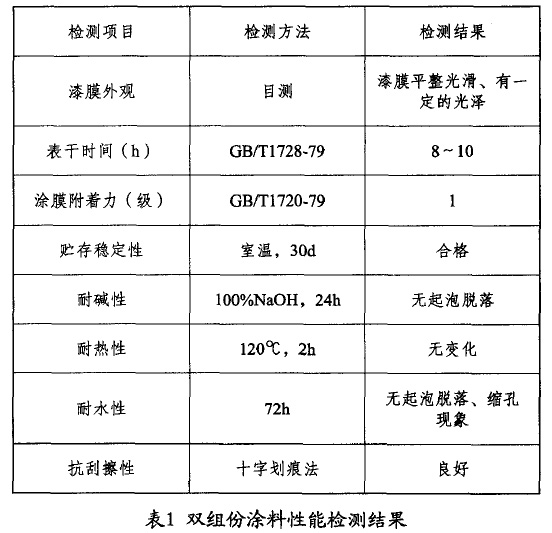

取自制涂料20％和市售水性苯丙防锈底漆混合，高速搅拌分散合成双组份涂料，性能测试结果如下。

由上表可以看出，双组份涂料的综合性能有所提高，这是因为功能单体磷酸酯中的磷轻基和金属表面发生鳌合作用，与多价金属作用形成络合物，使在表面形成致密的涂膜，增加了其耐盐水、附着力、贮存稳定性、耐碱性等性能。

参考文献

[1]Yreyes，Fjrodriguez，Jmdelrui，eta1．Charaeteriza don of an anticorrosive phosphatedsurfactant and its use in waterborn eoatings[J]．Progress in organic Coatings，2005，52 ：366~371．

[2]王焱．磷酸酯两性表面活性荆的合成和表征[J]．齐齐哈尔大学学报，2010，26(6)：45-48．

[3]高慧莲，金雅凤，金鲜花．磷酸酯单、双酯比例的快速测定[J]．浙江化工，2001，4：8．
