净浆流动度测试结果

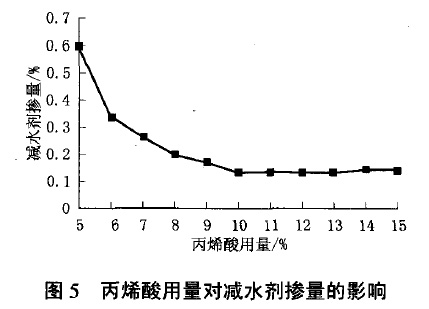

由各组减水剂的分散性差异较大，在采用相同掺量进行净浆流动度测试时，掺量太低，减水率低的样品没有净浆流动度；掺量太高，减水率高的样品又都过掺了。因此，实验以净浆流动度相近(220±10)mm时减水剂样品的折固掺量大小来表征样品对净浆流动度的影响，具体实验方法为对合成的11组共33个减水剂样品进行水泥净浆流动度测试，通过调整减水剂的掺量，使得水泥净浆流动度在(220±10)mm范围内，得不同减水剂样品的折固掺量，取3组平行试验的平均值为该丙烯酸用量水平合成的聚羧酸减水剂的折固掺量。试验结果如图5所示。

由图5可以看出，当控制掺减水剂水泥净浆流动度为(220±10)mm时，在丙烯酸用量为5％一10％时，随着丙烯酸用量的增加，减水剂折固掺量随之降低。说明在此试验范围内，丙烯酸用量越多，合成的聚羧酸减水剂的净浆分散效果越好；在丙烯酸用量为10％～13％时，随着丙烯酸用量的增加，减水剂掺量趋于稳定，说明在此实验范围内，合成的聚羧酸减水剂的净浆分散效果差异不大；当丙烯酸用量超过13％时，随着丙烯酸用量的增加，减水剂掺量略微提高，说明当丙烯酸用量超过13％时，合成聚羧酸减水剂的净浆分散效果略微有所下降。
