混凝土坍落度测试结果

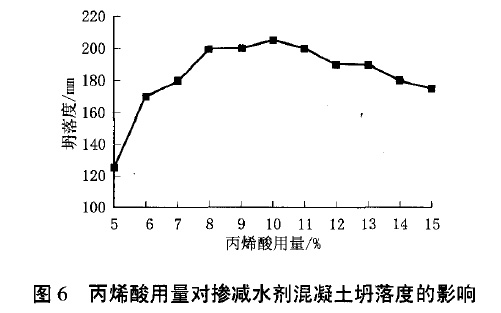

对合成的11组共33个样品进行混凝土坍落度测试，取3组平行实验的平均值为该水平样品的混凝土坍落度值，试验混凝土配合比为：m(水泥)：m(砂)：m(大石)：m(小石)：m(粉煤灰)：m(水)=300：738：637：425：100：l75，测试结果如图6所示。

由图6可见，当丙烯酸用量从5％增加至8％时，掺合成聚羧酸减水剂的混凝土坍落度迅速增大；当丙烯酸用量在8％-11％时，掺聚羧酸减水剂的分散性差别不大；但进一步的增加丙烯酸用量，掺减水剂混凝土的坍落度逐渐减小。这是因为丙烯酸用量过小时，合成的聚羧酸减水剂分子质量偏小，且聚合物收率低，即单体反应不完全，有效成分低，因此产品性能较差；当丙烯酸用量为8％～11％时，得到的聚羧酸减水剂分子质量大小适宜，具有较高减水性的成分占比高，因此产品的分散性较高；但随着丙烯酸用量的进一步提高，聚羧酸减水剂的分子质量也进一步增大，虽然聚合物的收率也较高，但是由于聚羧酸减水剂的分子质量需要在一个合适的范围内才会表现出较好的分散效果，分子质量太高或太低，都不利于分散性，因此丙烯酸用量过大时合成减水剂的分散性也不高。
